SPS(G)隔油提升一体化装置
SPS(G)隔油提升一体化装置由拦杂物格栅、隔油池区、生物油水分离器(OGA)区、含双铰刀潜污泵的提升区集中在一个不锈钢箱体、全自动控制系统等组合一体。特别适合商业和餐饮业的污水处理和排放。
SPS(G) 隔油提升一体化装置,改变了传统的隔油池生间,可以将隔油提升装置放在任意位置。全自动污水提升装置,
彻底解决地下室无排水的管道污水排放问题,别墅地下室安装卫生间不再是难题。该设备类似一个活动的隔油提升装置,全面替代传统的挖积水坑做隔油池的方式,其高标准的质量保证,确保更长的使用寿命。
SPS(G)隔油提升一体化装置结构设计紧凑且人性化,它包含一只气味密封性能良好的不锈钢储水箱,设计合理的隔油区,集油区,根据设计要求配置OGA滤芯,和配置2台或多台高品质的无阻塞双铰刀潜污泵,全自动液位控制系统等。
一、 产品特点
1、SPS(G)隔油提升一体化装置中在隔油区后采用了OGA技术,对经过隔油区的污水再次油水分离并进行生物处理,使出水达到排放标准。
2、OGA以进行重新设计一种先进、低耗、易维护的含油污水处理器。它是一种将重力法,生化法和机械缝隙过滤相结合,处理能力强,分离效率高的含油污水排放过滤器,称之为OGA餐饮业含油污水处理器。
3、SPS(G)隔油提升一体化装置中采用了手动和自动排油方式供客户选择,自动排油又可做成自排和自动强排两种,根据现场的情况选择排放方式。
4、潜水双铰刀泵用的电机为保护等级为IP68的防水电机,水泵采用双机封,精工轴承。长寿命设计,每小时最大启动次数20次。
5、配有小型控制开关箱,可使提升器全自动控制,无需人员看管控制,自动启动和停止。小巧灵活的机械式浮球可以承受10万次的启停,控制盒内置故障报警器,当水泵出线故障时蜂鸣器发出声响报警。
6、进水管和出水管及电缆出线均为优质304不锈钢管带304不锈钢法兰,或者用标准的PVC管连接,方便客户安装拆卸,维修方便。
7、设备外壳采用304不锈钢制成,外形美观,设备运行 噪音小。
8、“SPS(G)隔油提升一体化装置可以直接安装在地面 上,无需多花成本建造集水坑,便能即装即用。它紧凑型设计和漂亮的外观,既节省空间又美观。
二、技术数据

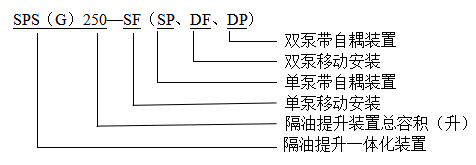

1、 型号说明
2、装置的选型
可以根据需处理的餐饮日排放量设计箱体的尺寸和选择OGA的规格,再依据日平均排放量,选择单台泵的型号规格,一般采用一用一备,特殊场合用二用一备。
3、OGA的技术分析
首先,含油污水进入OGA中经过除渣斗过滤拦截较大的餐厨颗粒,水流趋于稳定后水中的离散油很快上升至水表面,大部分油类也会停留在隔油池中间隔板区,后从过滤器下端的入口自下而上分别经每层滤芯片的进水孔翻越拦截堤坝进入围堰沉积区,由于滤芯独特的增大表面积和延长围堰拦截堤坝长度的结构设计和亲油性材料,使得污水流经滤芯的水流相当缓慢,并与生长在滤芯片表面的微生物充分接触。微生物将对污水中被油脂包含着的细小颗粒--有机物进行分解吸附,同时芯片间的细小缝隙阻挡微粒的通过,然后污水从各芯片溢出口汇集到纵向出水通道,最后从纵向出水通道经过滤器出口流出。这样出水水质既去除了污油和沉渣,又隔离了含油的细微颗粒,并通过生物菌降解水中的有机成份,从而使出水中的油脂(FOG)、总悬浮颗粒(TSS)和化学需氧量(COD)都大大降低。
4、OGA的技术报告:
污染物 项目 | 动植物油油脂FOG(mg/L) | 悬浮物TSS(mg/L) |
进水 | 7666 | 5163 |
出水 | 56.3 | 82.5 |
去除率 | 99.3% | 98.4% |
5、OGA生物污水处理器与其它现有技术比较有以下优点
(1)、去除效率高,OGA结合三种方式对污水进行强化处理,提高出水水质,真正能达到国家要求的排放标准。
(2)、结构独特,设计新型,脱离了传统的结构引进了新的设计思想,体现了在同类产品中的领先地位。
(3)、结构简单、可靠,生产成本和使用成本低。OGA已有10年以上的历史,使用非常稳定、可靠.在国内本产品的价格也大大低于气浮等产品的价格,为广大中小饭店、快餐店连锁店所接受,成为取代隔油池的大路产品。
(4)、占地面积小,施工方便,整个土方工程约2m3,工程造价低。
(5)、无能耗、无耗材,使用成本非常低,只需对产品按说明作简单的维护。
(6)、浮油和沉渣相对集中,便于收集和清捞,为今后形成高效率、企业型、集中化废物收集创造条件。OGA滤芯每2-3周进行清理即可,不需更换。
三、安装与调式
由于SPS(G)隔油提升一体化内部水泵和管件及止回阀、闸阀在出厂前全部接好,包括水位开关也安装在通常位置(客户也可根据实际情况自行调整),设备到现场后首先选择适当的位置,把隔油提升装置放在平稳的地面上,不要有晃动现象,按指示标识接上出水管和进水管,然后固定好开关箱,并按浮球开关电缆上的水位标识接入开关箱内相应的接线端子上,再接入水泵电缆,接上电源,开关箱上的电源指示灯亮;此时可以向提升装置中注水,把开关旋钮转向手动,开关箱上工作指示灯亮,测试提升装置内的水泵正反转和浮球开关的工作状态,确保位置正确无误,迅速排空水。调式完毕后,把开关旋钮转到自动位置,隔油提升装置就可以在正常的状态下自动工作。
四、故障处理
1、SPS(G)隔油提升一体化配有的开关箱具有自动控制功能,当内部的水泵出现故障时,或因杂物过多而堵塞造成水泵不能正常工作时,开关箱会使水泵停止工作,并会发出声响报警,如果在5分钟左右水泵重新工作并且转入正常状态,说明堵塞物已被排出;
2、如果水泵再次停止工作并报警,说明堵塞物仍然存在,需要清理;
3、如果水泵停止工作后不再重新工作,说明水泵出现故障,需要检查水泵或开关内的电容是否损坏;
4、定期检查储油桶,保证及时排油,特别是使用自动排油的装置,需及时更换已经放满油的储油桶,在装置出厂前已经配置了一只储油桶;
5、定期打开排渣阀门,排出杂物。
无论清理或检查都必须先切断电源,由维修人员操作。
